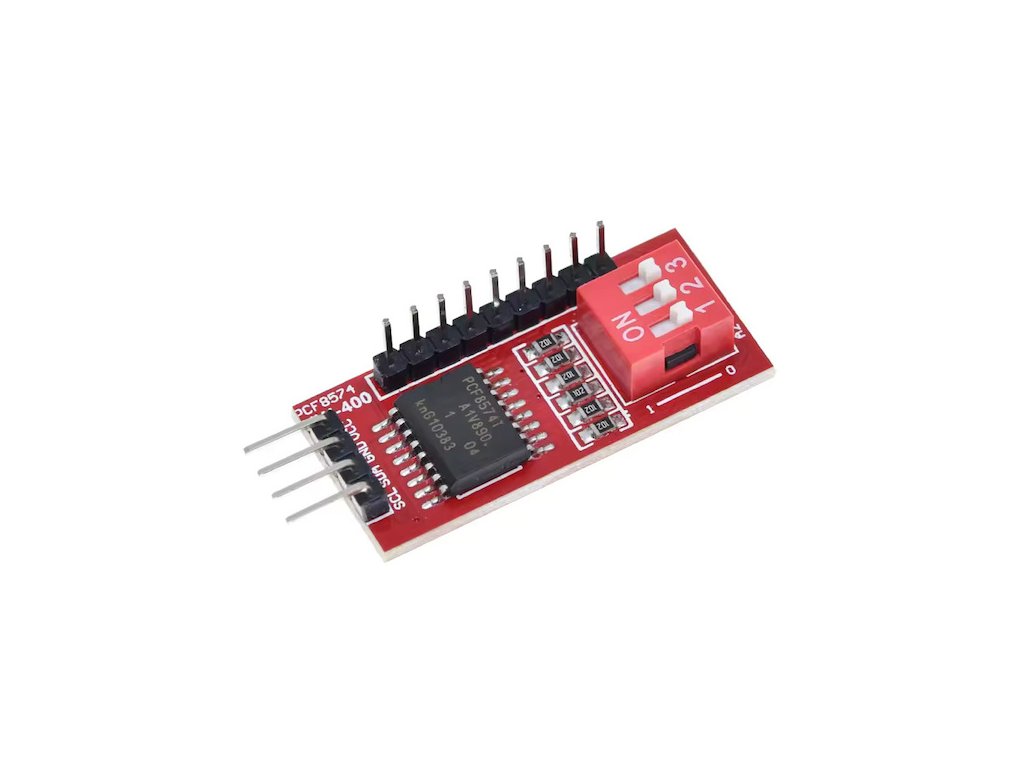

PCF8574T I/O Expander I2C-Bus - rozširujúca doska červená s DIP prepínačom

PCF8574T Expander modul funguje ako prídavný obvod ku mikrokontrolérom, na tento modul môžete napojiť 8 vstupno/výstupných (I/O) pinov pomocou I2C zbernice a len pomocou 2 pinov ich môžete všetky ovládať.

Špecifikácia:

• Typ: PCF8574T Expander modul
• Napätie: 2,5V - 6V
• Výstupný prúd: až 25mA
• Piny: 8 vstupno/výstupných (I/O)

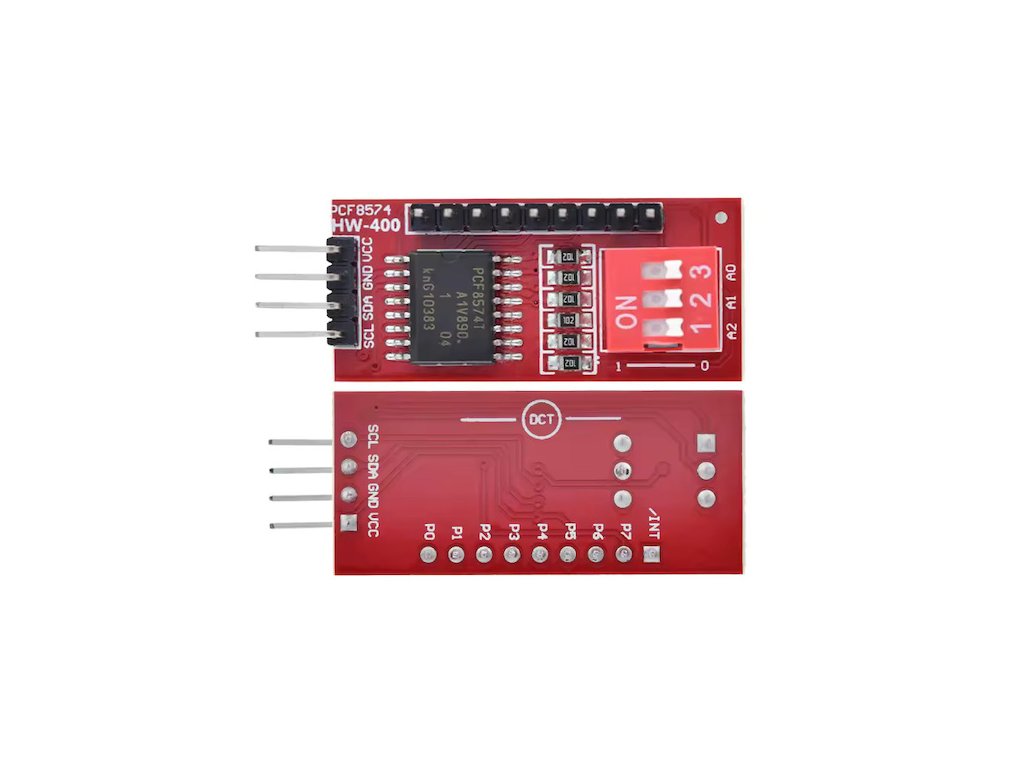

• Na doske sa nachádza DIP prepínač s tromi posúvacími prepínačmi, pomocou ktorých môžete meniť adresy obvodu.
• Tento DIP prepínač umožňuje pripojiť až 8 expanderov a dokopy ovládať až 64 zariadení pomocou dvoch I2C pinov na mikrokontroléri.
• Spínanie prebieha pomocou signálu logickej nuly

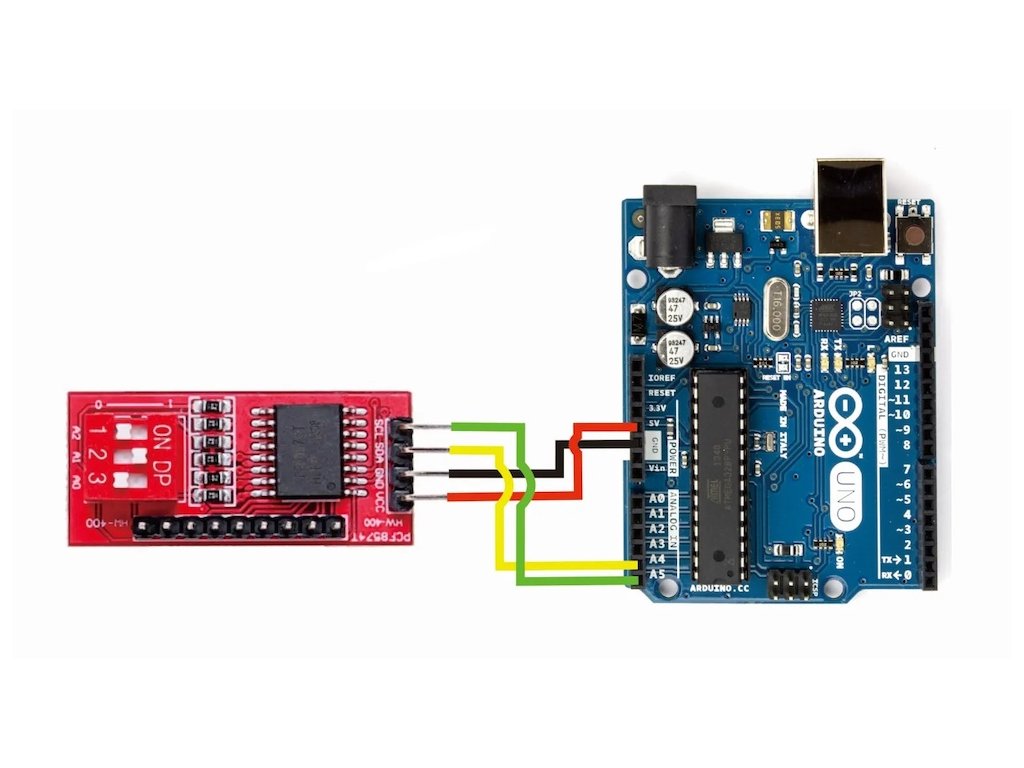

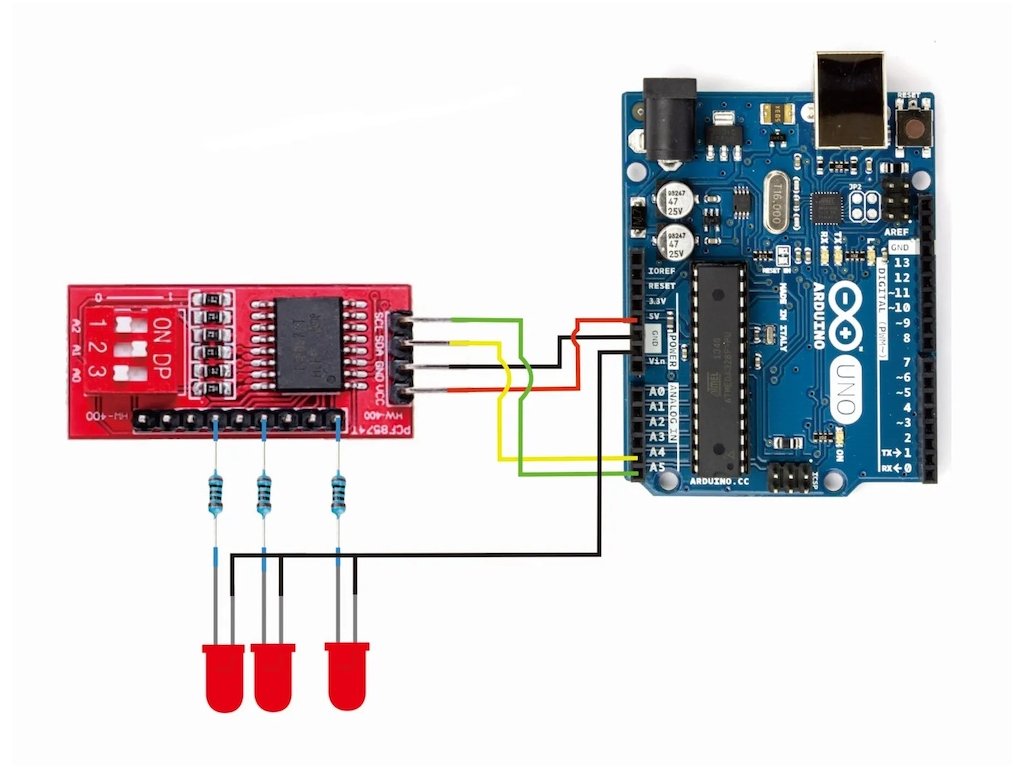

Zapojenie ku doske Arduino UNO:

Balenie obsahuje:

1x PCF8574T I/O Expander I2C-Bus - rozširujúca doska červená s DIP prepínačom
