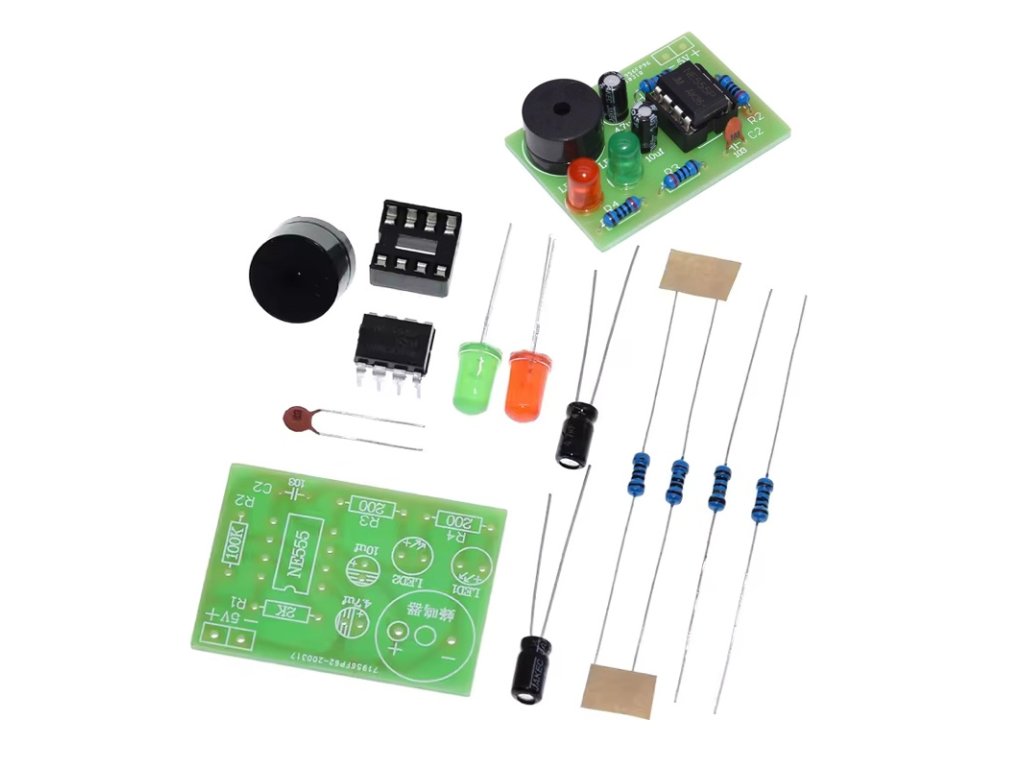

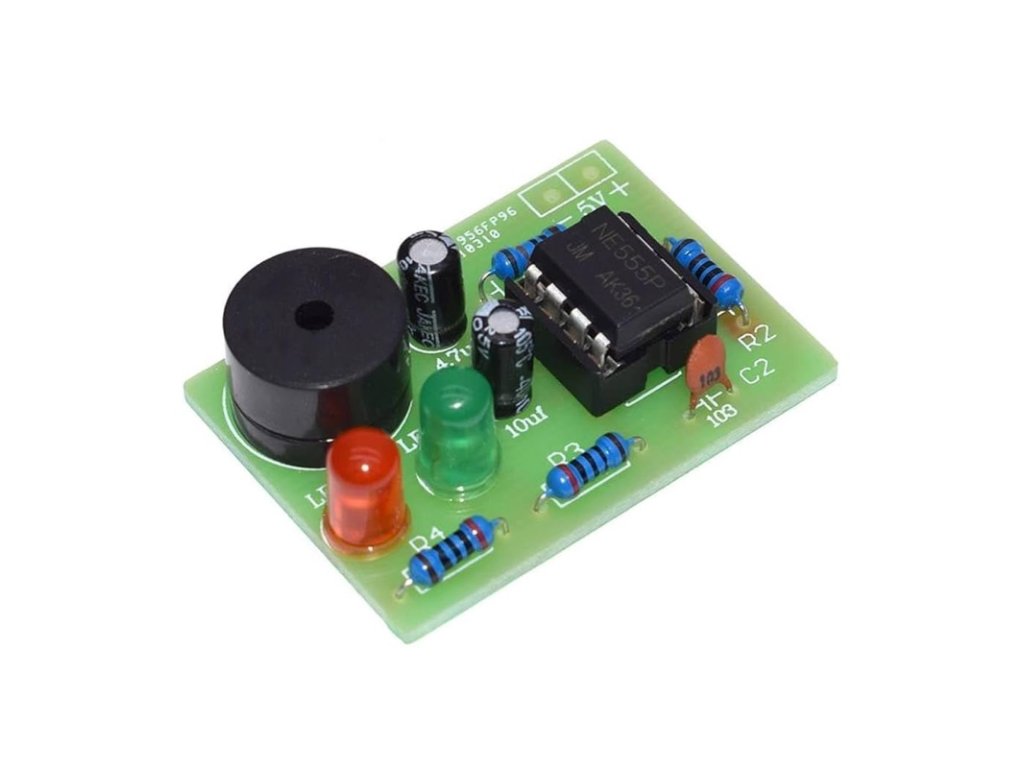

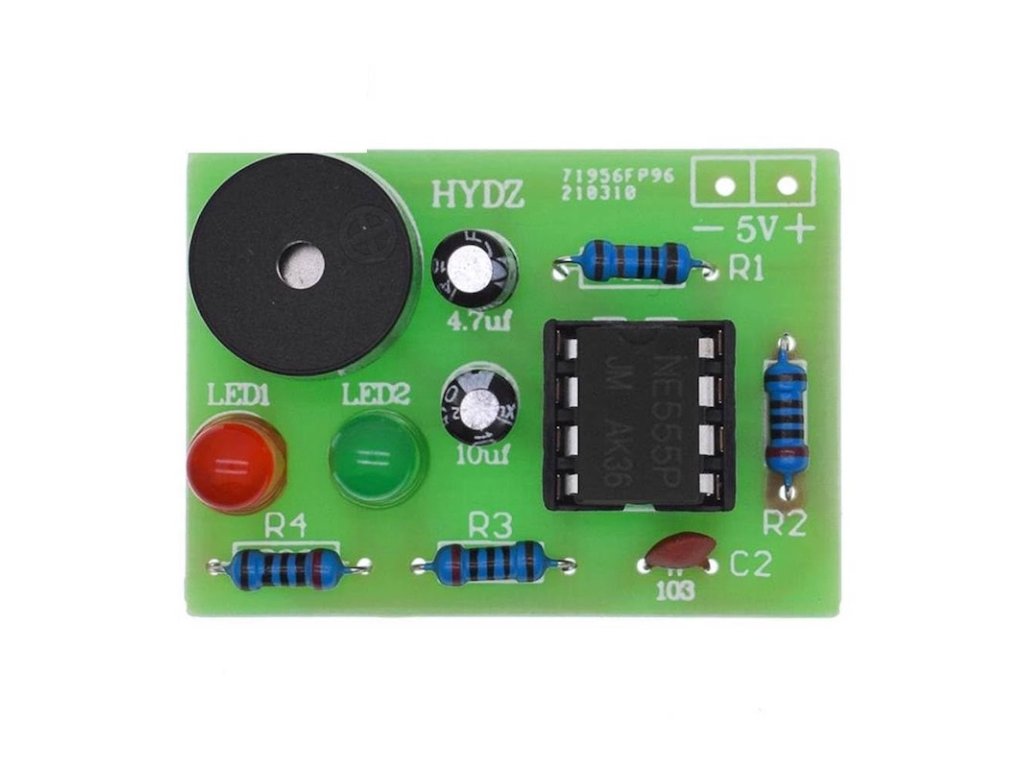

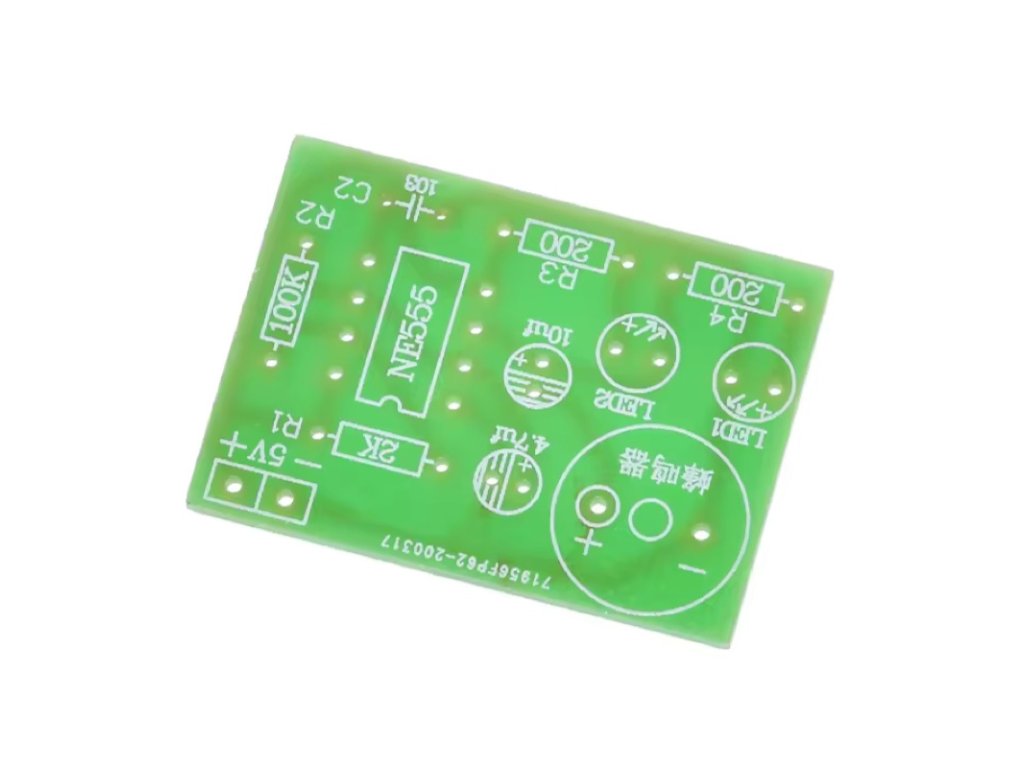

Stavebnica multivibrátora s čipom NE555P s ustáleným obvodom a LED diódami

Stavebnica multivibrátora s čipom NE555P s ustáleným obvodom a LED diódami

Špecifikácia:

• Pracovné napätie: 4,5V - 5,5V
• Napätie bzučiaku: 5V

Funkcie:
Po zapnutí NE555 vydáva impulzy s určitou frekvenciou obdĺžnikového tvaru. Vysoká úroveň rozsvieti jednu LEDku a nízka úroveň rozsvieti druhú, takže dve LED diódy striedavo blikajú a ozve sa cvakavý zvuk zo bzučiaku.

Obvod:
Hlavnou súčasťou tohto obvodu je integrovaný časovač NE555, ktorý pracuje v nestálom režime. Po zapnutí napájania sa 3-pinová úroveň na výstupnom konci integrovaného časovača NE555 neustále mení. Keď je 3-pinová úroveň na vysokej úrovni, LED1 zhasne a LED2 svieti.
Keď je 3-pinová úroveň nízka, LED1 svieti a LED2 zhasne. Súčasne sa kondenzátor C3 vysiela výboje a reproduktor vydáva zvuk „ťuknutia“.
LED diódy teda striedavo blikajú a bzučiak vydáva zvuk ťukania.

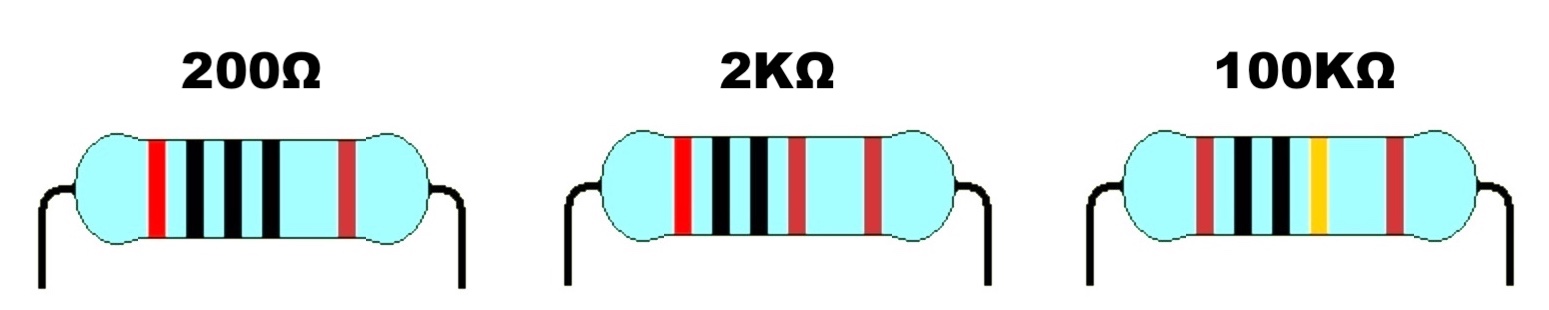

Hodnotu rezistorov v balení rozoznáte podľa obrázku uvedeného nižšie:

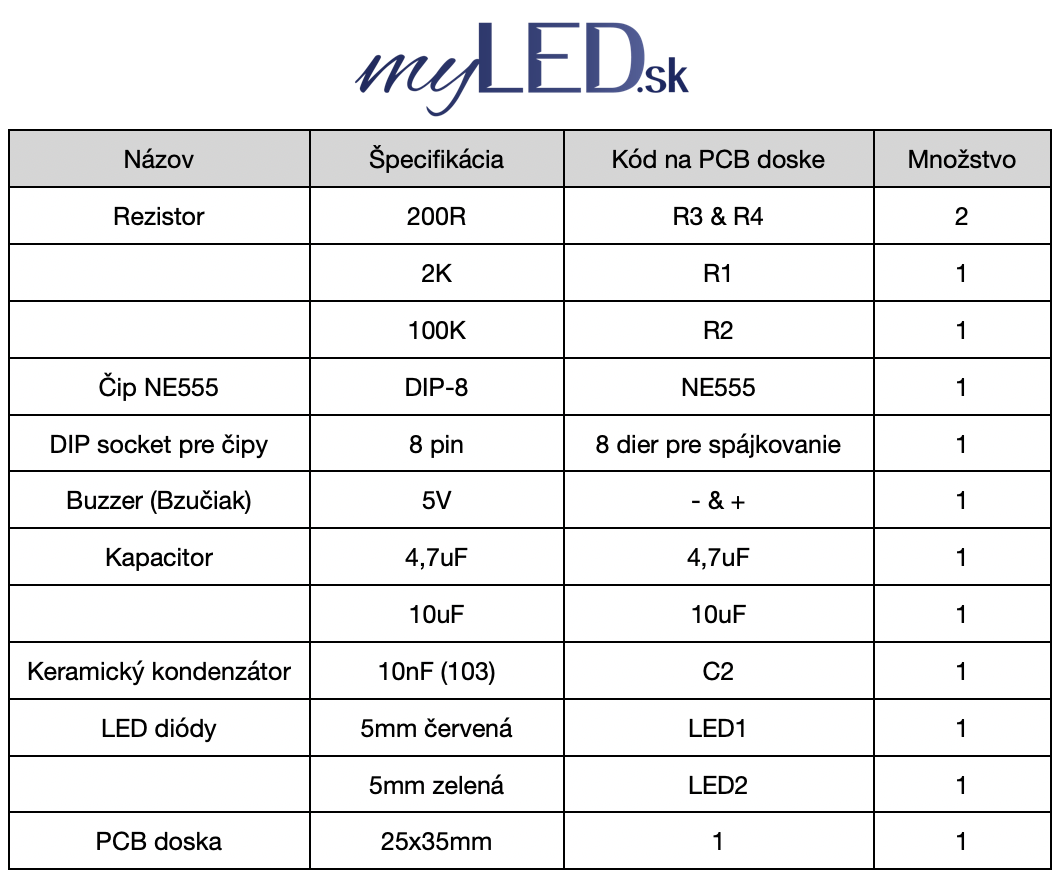

Zoznam komponentov v balení:

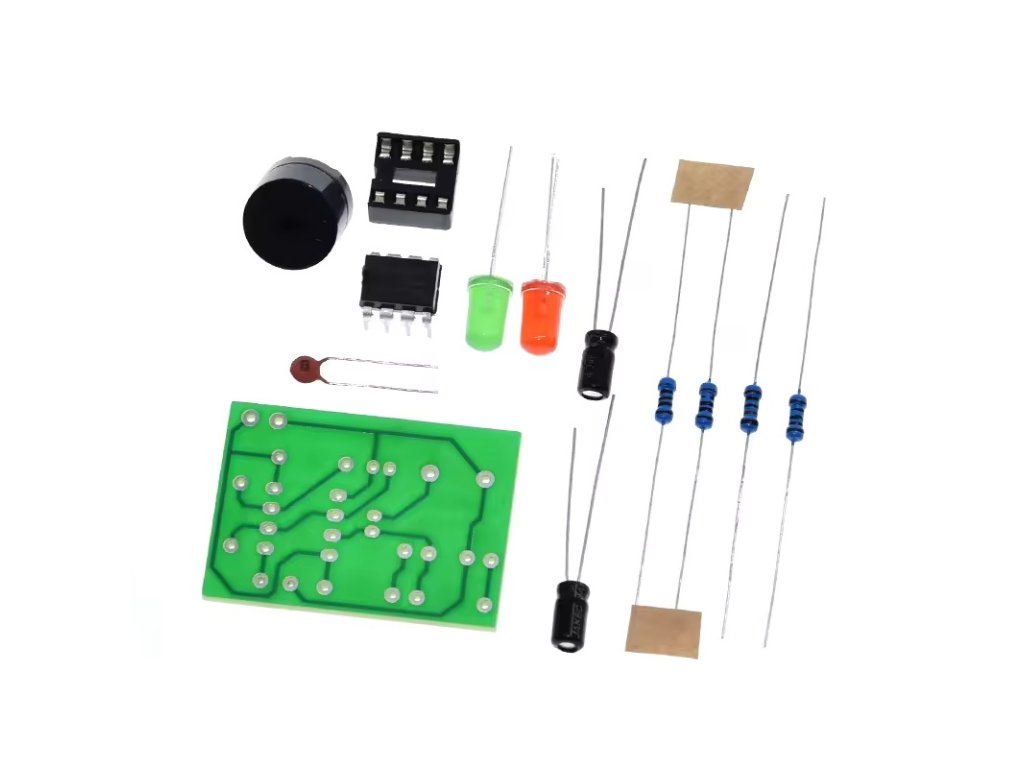

Balenie obsahuje:

1x Stavebnica multivibrátora s čipom NE555P s ustáleným obvodom a LED diódami
