Svetelná stavebnica - blikajúca LED (Flash LED Kit)

Svetelná stavebnica - blikajúca LED (Flash LED Kit) - Táto stavebnica sa bežne nazýva - blikajúca LED a má technický názov Simple LED Flash Circuit. Používa dva tranzistory na striedavé blikanie dvoch LED diód a pracuje s napätím od 3V do 9V.

Stručný návod:

Medzi zosilnením dvoch tranzistorov, Q1 a Q2, bude mierny časový rozdiel a jeden z nich sa zapne rýchlejšie, aby obvod začal blikať. Ak sa Q1 zapne ako prvý, napätie na kolektore bude veľmi blízke k 0V a D1 sa rozsvieti. Zároveň bude kladný vývod C1 mať napätie približne 0V a záporný vývod bude tiež približne 0V. Tým sa na báze Q2 objaví 0V a Q2 zhasne. To znamená, že LED dióda D2 nebude svietiť.

C1 sa bude postupne nabíjať (v opačnom smere, ako je jeho polarita) cez 10k rezistor R2 a keď sa na báze Q2 objaví napätie približne 0,65V, začne sa zapínať.

Tým sa zníži napätie na kolektore Q2 a poklesne kladný vývod C2. To spôsobí, že poklesne aj záporný vývod C2 a zníži sa napätie na báze Q1. Tým sa Q1 začne vypínať a napätie na kolektore sa zvýši.

Tým sa ďalej zvýši napätie na báze Q2 a ten sa viac zapne. Táto činnosť sa nazýva REGENERATÍVNA ČINNOSŤ, pretože jeden tranzistor sa vypne a spôsobí zapnutie druhého. Toto sa deje veľmi rýchlo a dva tranzistory si vymenia stavy. To znamená, že druhá LED dióda svieti a prvá LED dióda nesvieti. Frekvencia blikania závisí od hodnoty C1, C2, R2 a R3.

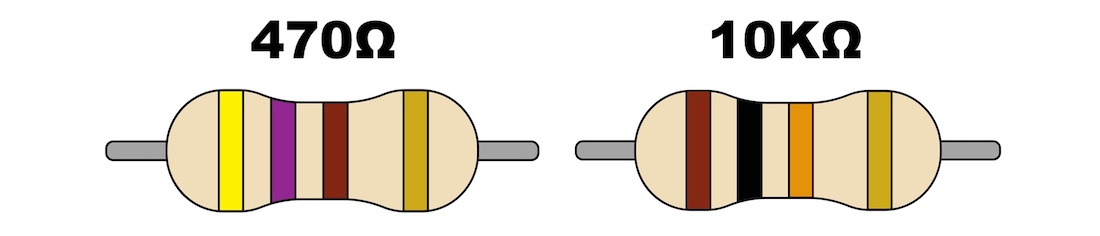

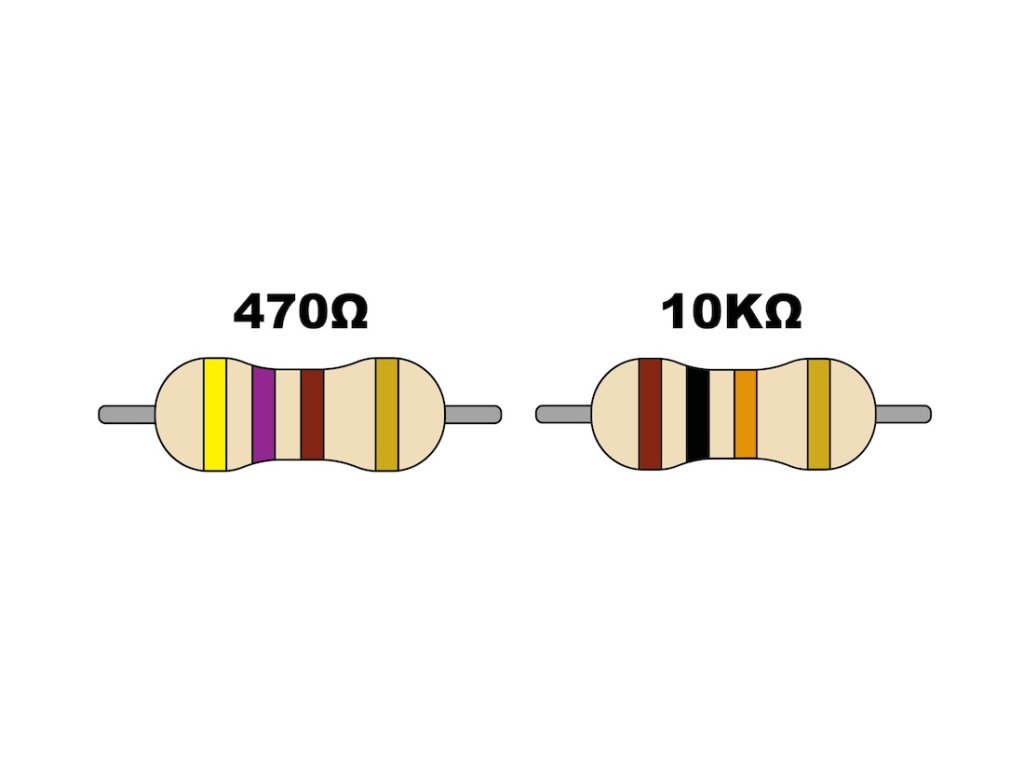

Hodnotu rezistorov v balení rozoznáte podľa obrázku uvedeného nižšie:

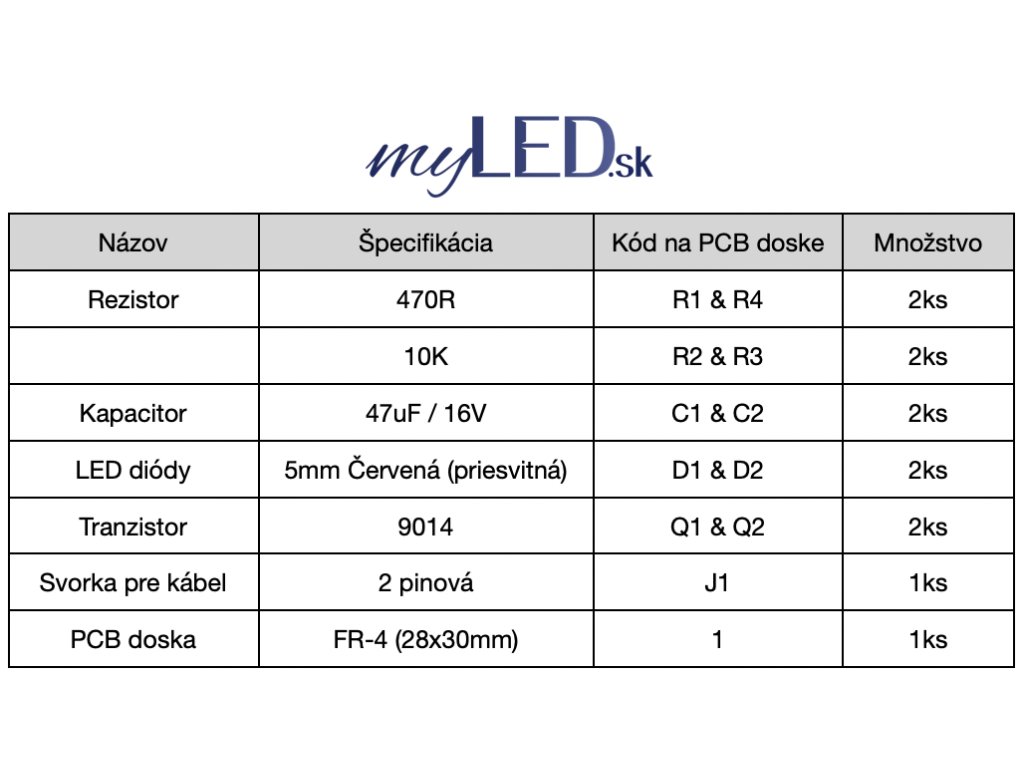

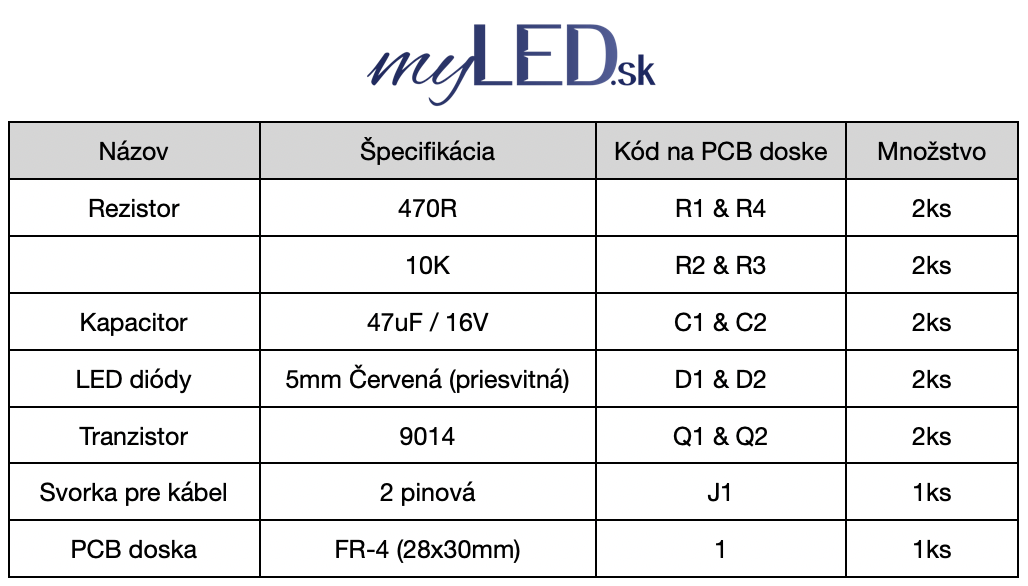

Zoznam komponentov v balení:

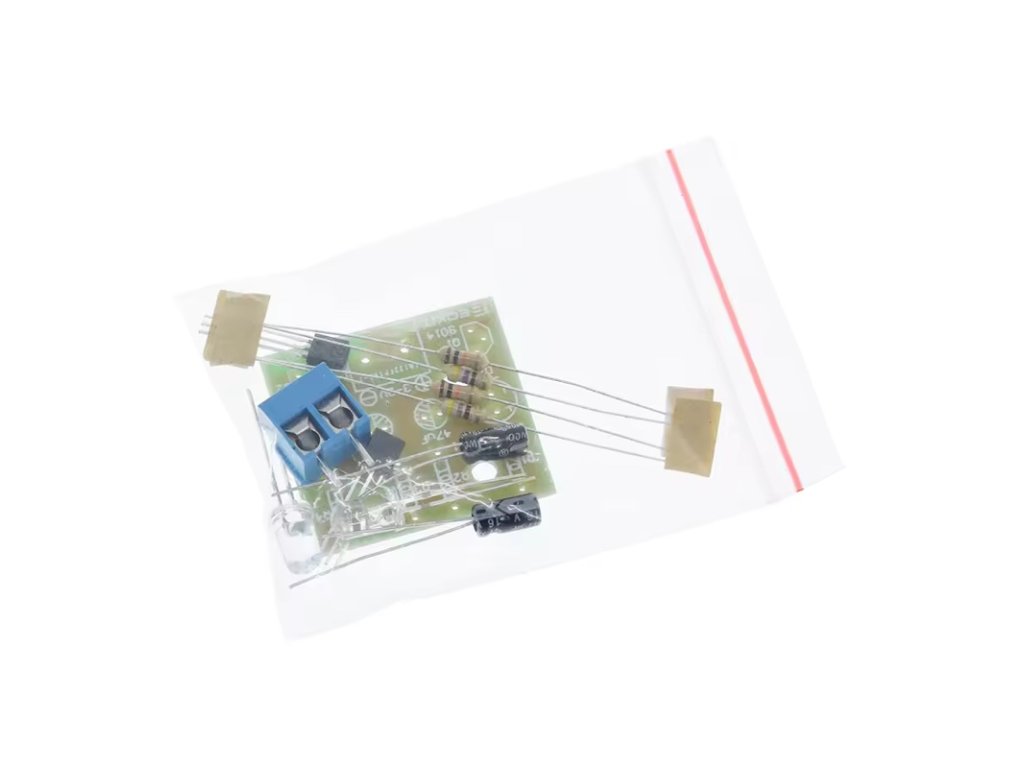

Balenie obsahuje:

1x Svetelná stavebnica - blikajúca LED (Flash LED Kit)
